A 45 Lennetalbrücke - Vor dem Verschub

A45 Autobahn Großbrücke Lennetal Hagen Verschub Brückenneubau 95

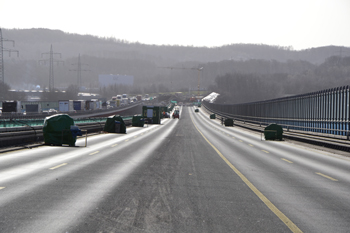

Vorne rechts eines der Hydraulikaggregate

A45 Autobahn Hagen Lennetalbrücke Verschub Hydraulikaggregate 73

Auf dem Überbau - Blick nach Süden

A45 Autobahn Hagen Lennetalbrücke Verschub Hydraulikaggregate 48

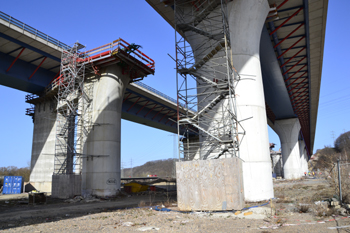

Ganz links der Baupfeiler

A45 Autobahn Hagen Lennetalbrücke Verschub Hydraulikaggregate 78

Jan Felgendreher (Hochtief AG) prüft die Litzen

A45 Autobahnbrücke Lennetal Hagen Verschub Hydraulikaggregate 23

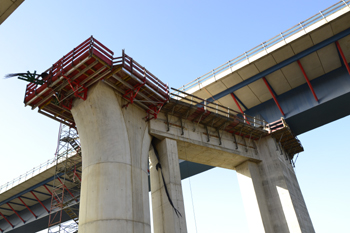

Eine der 15 Verschubachsen mit einem der 13 ...

A45 Autobahnbrücke Lennetal Hagen Verschub Hydraulikaggregate 127

... beiden Widerlager gehören auch zu den Achsen

A45 Autobahn Großbrücke Lennetal Hagen Verschub Brückenneubau 36

Blick nach Süden durch die Pfeilerreihen

A45 Autobahn Hagen Lennetalbrücke Verschub Hydraulikaggregate 37

“Neue Jacken” für bewährte Mitarbeiter

A45 Autobahn Hagen Lennetalbrücke Verschub Hydraulikaggregate 59

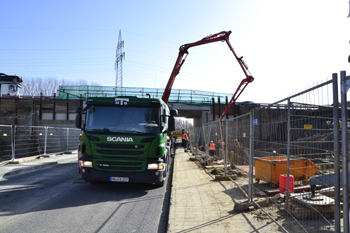

Betonarbeiten am A-Bauwerk Sudfeldstraße

A45 Autobahn Großbrücke Lennetal Hagen Verschub Brückenneubau 00

Der Blick nach Norden auf fast 1.000 Meter Brücke

A45 Autobahnbrücke Lennetal Hagen Verschub Hydraulikaggregate 28

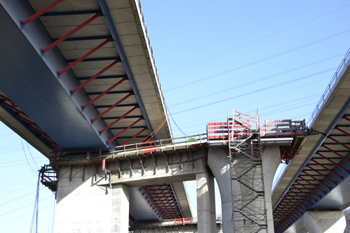

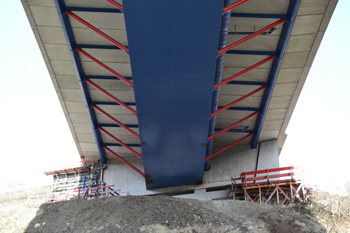

... Verschubbalken vom Hilfs- zum Dauerpfeiler, die...

A45 Autobahnbrücke Lennetal Hagen Verschub Hydraulikaggregate 128

Nördliches Widerlager der R.-fahrbahn Dortmund

Drei Fragen an:

(AUTOBAHN WESTFALEN 24.02.2021) Mit der Planung und dem Bau der Lennetalbrücke sind viele Mitarbeiterinnen und Mitarbeiter der Autobahn Westfalen befasst. In Kurzinterviews stellen wir vor, welche Aspekte unter anderem in den Fokus rücken.

… an den Projektleiter
Michael Neumann, Diplom-Ingenieur, Teamleiter Bau Außenstelle Hagen, Autobahn Westfalen

Sie haben als Projektleiter beim Bau der Lennetalbrücke den Hut auf. Was sind Ihre Aufgaben?
Natürlich ist es in der Regel ein Helm, den ich auf dem Kopf habe. Aber mit Blick auf das Projekt habe ich die Verantwortung und damit den Hut auf. Wir arbeiten bei einem solchen Projekt als Team, in dem alle Beteiligten wichtig sind und verantwortungsbewusst arbeiten. Bei einem so großen Bauwerk müssen alle Bereiche, von der Umweltbaubegleitung bis zum Ingenieur, der für die Konstruktion zuständig ist, miteinander kommunizieren. Das gilt auch dann, wenn Fehler passieren. Nur mit einer offenen Gesprächskultur lässt sich ein solches Projekt erfolgreich abschließen.

Bei der Planung gibt es inzwischen eine frühe Bürgerbeteiligung. Spielen die Bürgerinnen und Bürger beim Bau auch eine Rolle?
Ja, auf jeden Fall. Nur wenn wir ein Projekt gut erklären, können wir Akzeptanz erzeugen. Schließlich nimmt so ein Brückenbau vielfältigen Einfluss auf die Menschen. Da sind die Pendler, die über Jahre durch eine Baustelle fahren müssen. Oder die Anwohner, die vom Abriss bis zur Freigabe mit Lärm und auch Schmutz leben müssen. Beim Abriss habe ich an manchem Kaffeetisch gesessen und den Anwohnern erklärt, was wir tun, um sie nicht allzu sehr zu belästigen. Und während der Bauphase haben wir immer wieder Besucher über die Baustelle geführt, um zu erklären, was hier passiert. Nur so lässt sich Verständnis dafür wecken, dass ein solch komplexer Neubau nicht in ein paar Monaten erledigt ist.

Wann ziehen Sie unter das Projekt „Lennetalbrücke“ den Schlussstrich?
Der nächste Meilenstein, neben dem Querverschub des westlichen Überbaus und der Verkehrsfreigabe, wird sein, wenn die Baufirma Hochtief die Arbeiten beendet hat und die Baustelle verlässt. Dann ist der eigentliche Bau fertig. Doch unsere Arbeit endet damit nicht. Wir müssen noch das gesamte Umfeld der Brücke gestalten, damit die Natur an dieser Stelle wieder zu ihrem Recht kommt. Für den Eingriff in die Ökologie muss ein Ausgleich geschaffen werden. Das dauert noch einige Zeit. Und auch die Abrechnung eines solchen Großprojektes wird uns noch länger beschäftigen. Den letzten Ordner „Lennetalbrücke“ stelle ich also wahrscheinlich erst in ein oder zwei Jahren ins Regal.

Michael Neumann Bildrechte AUTOBAHN Westfalen

Michael Neumann (alle Porträts Autobahn Westfalen)

Ulrich Laukötter Markus Kirchhoff Bildrechte AUTOBAHN Westfalen

Ulrich Laukötter und Markus Kirchhoff

… die Bauüberwacher an der Lennetalbrücke

Markus Kirchhoff (rechts) und Ulrich Laukötter, beide Bautechniker und seit 1993 ein Team, Abteilung Bau Außenstellen Hagen, Autobahn Westfalen

Was ist Ihre Aufgabe beim Bau der Lennetalbrücke?
Wir haben den Erd- und Straßenbau, die Verkehrsführung innerhalb der Baustelle und alle Leitungen im Blick, die mit dem Projekt „Lennetalbrücke“ zu tun haben. Das beginnt bei der ersten Erdbewegung im Baufeld und reicht bis zur Markierung der neuen Fahrbahn, wenn das Bauwerk fertig ist. Es gibt aber auch Aufgaben, die mit dem Straßenbau an sich nichts zu tun haben. So haben wir auch den Ausbau des Fledermausstollens, der im Rahmen der Ausgleichsmaßnahmen angelegt worden ist, überwacht. Und wenn nun nach der Fertigstellung der eigentlichen Brücke die Flächen unter dem Bauwerk wiederhergestellt werden, sind wir auch mit dabei.

Das bedeutet, dass Sie viel unterwegs sind. Bei einem so großen Bauwerk haben sie doch sicher so manchen Kilometer zurückgelegt?
Wenn es um die Überwachung der Bauausführung geht, sind wir natürlich draußen unterwegs. Und da ist ein so großes Projekt sicherlich eine Herausforderung. Aber letztlich ist es eine Brückenbaustelle wie andere auch. Gut 60 Prozent der Arbeit findet draußen statt, es gibt aber auch jede Menge Arbeit am Schreibtisch. Wenn dann bei der Abrechnung im Büro etwas auffällt, müssen wir Helm und Arbeitsstiefel wieder anziehen und überprüfen, ob die Angaben plausibel sind. Bei der Rechnungsbearbeitung ist dieses Großprojekt natürlich auch besonders, das sind schon andere Summen, mit denen wir hier zu tun haben.

Der Verkehr auf der A 45 rollt seit Baubeginn durch die Baustelle. Was muss dafür bei der Bauplanung berücksichtigt werden?
Es geht immer darum, ein maximales Baugeschehen mit einem minimalen Verkehrseingriff zu ermöglichen. Das bedeutet, dass wir für den Bau der Lennetalbrücke, soweit es möglich war, auf Vollsperrungen verzichtet haben. Eine Vollsperrung ist den Baufirmen natürlich am liebsten, dann können sie auf breiter Fläche agieren. Doch lässt sich das nicht mit unserem Anspruch verbinden, den Verkehr möglichst durchgehen rollen zu lassen. Die hohe Verkehrsbelastung von gut 90.000 Fahrzeugen pro Tag ist da bei diesem Projekt eine Herausforderung. Zusätzlich mussten wir für die Rettungskräfte eine Spur einrichten, da bei einem Kilometer Brückenlänge ja niemand von rechts oder links zu einer möglichen Unfallstelle kommen kann.

A45 Autobahn Großbrücke Lennetal Hagen Verschub Brückenneubau 08

Auf diesen dreizehn Pfeilern soll der 984,5 Meter lange Überbau verschoben werden

A45 Autobahnbrücke Lennetal Hagen Verschub Hydraulikaggregate 18

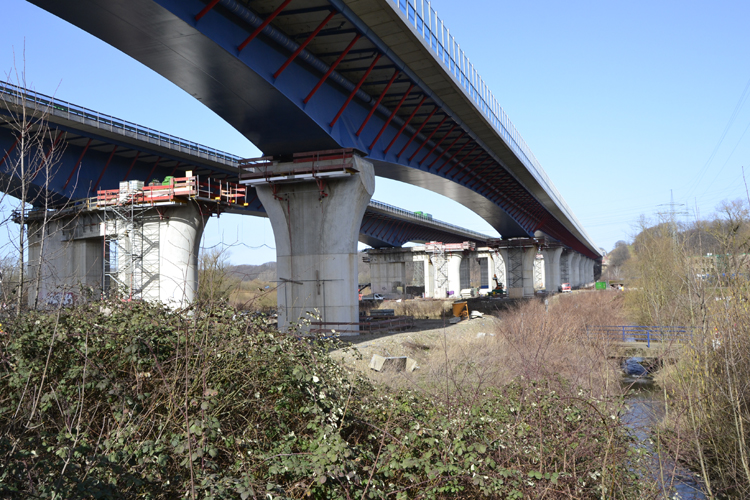

Der “besondere Bogen” (über Dolomitstraße) und hier der Lenne

… den Umweltbau-Begleiter der Lennetalbrücke

Christoph Geck, Bachelor of Engineering Landschaftsentwicklung, Abteilung Bau Außenstelle Hagen, Autobahn Westfalen

Was ist Ihre Aufgabe beim Bau der Lennetalbrücke?
Mit der Umweltbaubegleitung stellen wir sicher, dass die Eingriffe in die Natur so gering wie möglich gehalten werden. Das ist bei einer so großen Maßnahme eine echte Herausforderung. Denn die Flächen, die für diesen Bau beansprucht werden – auch wenn es nur für die Bauzeit ist – sind schon enorm. Wir befinden uns mit der Baustelle im Überschwemmungsgebiet der Lenne. Da müssen wir Betriebsstoffe wie Öl oder ähnliches besonders sichern, damit sie bei Hochwasser nicht in die Lenne gelangen können. Auch beim Abbruch der alten Brücke ging es darum, das Gewässer zu schützen. Um das Baufeld zu erschließen, sind große Bodenbewegungen notwendig. Zum Ende der Maßnahme geht es nun darum, diesen Boden wieder fachgerecht einzubauen.
Wir schauen aber nicht nur darauf, dass das Baugeschehen selbst wenig Schäden in Tier- und Pflanzenwelt verursacht, wir sorgen auch für den entsprechenden Ausgleich. Denn ohne Eingriffe in die Natur lässt sich ein solches Projekt nicht verwirklichen. Ausgleichsflächen müssen zum Teil im Vorfeld eines Baus angelegt werden, damit sie auch tatsächlich als Lebensraum für Tiere und Pflanzen dienen können, die im Brückenumfeld zu finden sind. Unsere Arbeit beginnt also schon lange bevor die ersten Bagger anrücken. Wir haben in der Nähe der Brücke einen alten Stollen geöffnet, um Fledermäusen ein neues Quartier anzubieten. Eine sogenannte Blänke – ein Flachgewässer – wurde auf einer Wiese angelegt und die Lenne entfesselt, also in einen natürlichen Zustand versetzt. Inzwischen wurde dort der Flussregenpfeifer nachgewiesen, eine seltene Vogelart, die sehr lange nicht mehr im Lennetal gesichtet worden ist. Jetzt wollen wir das Gelände so herrichten, dass der Vogel hier auch gut brüten kann. So ein Nachweis freut mich natürlich sehr, weil man merkt, dass die Arbeit etwas bewirkt.

Was sind die besonderen Herausforderungen?
Die Natur hält sich nicht an Planungen, die im Vorfeld gemacht werden. Wir haben während des Baus einen Wanderfalken beobachtet, der sich häufig auf einem Pfeiler niedergelassen hat. Wanderfalken waren bis dahin eigentlich kein Thema an dieser Brücke. Natürlich haben wir befürchtet, dass sich dieser geschützte Vogel den Pfeiler nun als Brutplatz aussucht und haben sofort Kontakt zur AG Wanderfalkenschutz des Naturschutzbundes (Nabu) gesucht. Letztlich war der Pfeiler dann aber wohl doch nicht so einladend, dass der Falke geblieben ist.Wir haben aber an einer anderen Brücke im Bereich Hagen-Süd einen Nistkasten aufhängen lassen, um dem Wanderfalken ein zusätzliches Nistangebot zu machen. Das Beispiel zeigt, dass wir immer wieder mit neuen Themen konfrontiert werden. Bei der Lösung von Problemen ist uns dann die enge Zusammenarbeit mit den Behörden und Verbänden wichtig.

Begleiten Sie das Bauwerk auch in Zukunft weiter?
Ja, unsere Arbeit ist mit der Fertigstellung des Baus nicht zu Ende. Zum einen müssen wir regelmäßig überprüfen, ob unsere Maßnahmen zum Beispiel für die Fledermäuse auch funktionieren. Das bedeutet, dass wir die neuen Schlafplätze untersuchen, ob sich dort Tiere niedergelassen haben. Zum anderen geht es nach der Fertigstellung des Bauwerkes darum, das Umfeld wieder naturnah zu gestalten. Wir werden mehr als 3000 Sträucher und über 2000 Bäume – inklusive 50 Hochstämme – pflanzen. Böschungen und andere Flächen werden mit einem sogenannten Regio-Saatgut eingesät. Dieses Saatgut enthält ausschließlich heimische Pflanzen, die ein wertvolles Biotop für Insekten bilden. Wir geben das, was wir zum Beginn der Baustelle entfernt haben, der Natur zurück. Da, wo es möglich ist, verbessern wir den ursprünglichen Zustand

Christoph Geck Bildrechte AUTOBAHN Westfalen

Christoph Geck

Thomas Sauerwald Bildrechte AUTOBAHN Westfalen

Thomas Sauerwald

… an den Vermesser

Thomas Sauerwald, Vermessungsingenieur, Außenstelle Hagen, Autobahn Westfalen

Vermesser liefern die Grundlagen für Planung und Bau. Was ist Ihre Aufgabe beim Projekt „Lennetalbrücke“?
Wir haben für die Planung das gesamte Bauumfeld aufgenommen. Vermesser übersetzen für die Planer quasi das, was in der Wirklichkeit zu finden ist, in eine Plansprache. Wir stellen Längen und Höhen dar, damit ein Neubau am Ende auch tatsächlich mit seinem Anfang und Ende passt und alle Hindernisse – wie die Bahn, die Lenne oder die Stadtstraßen – überwunden werden.

Um zu bauen, müssen die Daten der Planer aber auch wieder ins Baufeld übertragen werden…
Ja, das stimmt. Und auch dafür haben wir Grundlagen geschaffen. Es wurde ein so genanntes Festpunktfeld für die Baufirmen erstellt. Dabei werden mehr als ein Dutzend Punkte im Baufeld sehr genau nach Lage und Höhe vermessen. An diesen Festpunkten können sich die Firmen dann für ihre eigenen weiteren Vermessungsarbeiten orientieren. Wichtig war, dass diese Punkte beim Abbruch und Neubau möglichst lange erhalten bleiben. Wir mussten also schon im Vorfeld überlegen, wo Erdarbeiten stattfinden oder später ein Brückenpfeiler steht. Inzwischen ist die Zahl der Punkte aber trotz allem stark geschrumpft.

Haben Sie den Bau über die Jahre regelmäßig begleitet?
Die Bauüberwachung verlangt natürlich auch während der Bauphase immer wieder eine Kontrolle, ob alles so gebaut wird, wie geplant. Und jetzt zum Finale werden wir auch überprüfen, ob die Brücke nach dem Verschub dort angekommen ist, wo sie tatsächlich stehen soll. Eine solche Vermessung führen wir gemeinsam mit der ausführenden Firma durch und sie gehört mit zur Bauabnahme.

Stephan Eichholz Bildrechte AUTOBAHN Westfalen

Stephan Eichholz (alle Porträts Autobahn Westfalen)

A45 Autobahn Großbrücke Lennetal Hagen Verschub Brückenneubau 25

Lager

… an den technischen Koordinator

Stephan Eichholz, Bauingenieur, Abteilung Bau Außenstelle Hagen

Was ist Ihre Aufgabe beim Bau der Lennetalbrücke?
Ich bin technischer Koordinator oder auch „Projektingenieur“. Auf meinem Tisch landen nicht nur technische Fragen, die gelöst werden müssen, sondern auch vertragliche Themen und Fragen zur Abrechnung. Ich bin also in vielen Bereichen in den Bau der Brücke eingebunden und sorge dafür, dass wir gemeinsam Lösungen für entstehende Probleme finden. Oder dass Probleme gar nicht erst entstehen, indem die unterschiedlichen Beteiligten schnell ins Gespräch kommen.

Was für Themen sind das konkret?
Das kann etwas ganz Banales sein. Für die Aufhängung der Entwässerungsleitung unter der Brücke sollte zum Beispiel ein spezieller Dübel verwendet werden, der aber für den Brückenbau noch keine baurechtliche Zulassung hatte. Technisch gab es mit der Verwendung kein Problem, es fehlte schlicht die „Papierform“. Eine solche Zulassung ist aber für alle Bauteile und -verfahren notwendig. Also habe ich das Thema an den Prüfingenieur weitergeleitet, und wir haben eine Lösung gefunden.
Ein wichtiger Aspekt meiner Arbeit ist zudem das Planmanagement. Wir müssen als Auftraggeber die Ausführungspläne freigeben, sichern uns aber auch noch mit Hilfe weiterer Prüfingenieure ab. Das muss alles koordiniert werden, damit am Ende auf der Baustelle das richtige ausgeführt wird.

Ist die Lennetalbrücke für Sie ein besonderes Projekt?
Eigentlich geht es bei jedem Projekt grundsätzlich um die gleichen Themen. Da wird ein kleiner Bachdurchlass genauso behandelt wie eine Großbrücke. Aber natürlich ist auch für mich die Lennetalbrücke ein besonderes Projekt. Ich bin seit den ersten Überlegungen für einen Neubau dabei und bin als Ingenieur natürlich auch von den Dimensionen beeindruckt. Ein Querverschub auf fast 1000 Metern Länge, das ist eine Herausforderung. Auch wenn ich mehr Zeit am Schreibtisch mit dem Bauprojekt Lennetalbrücke verbringe, einmal in der Woche bin ich in der Regel vor Ort. Beim Anblick der Brücke wird einem immer wieder bewusst, was für ein komplexes Projekt das ist.

A45 Autobahn Hagen Lennetalbrücke Verschub Hydraulikaggregate 56

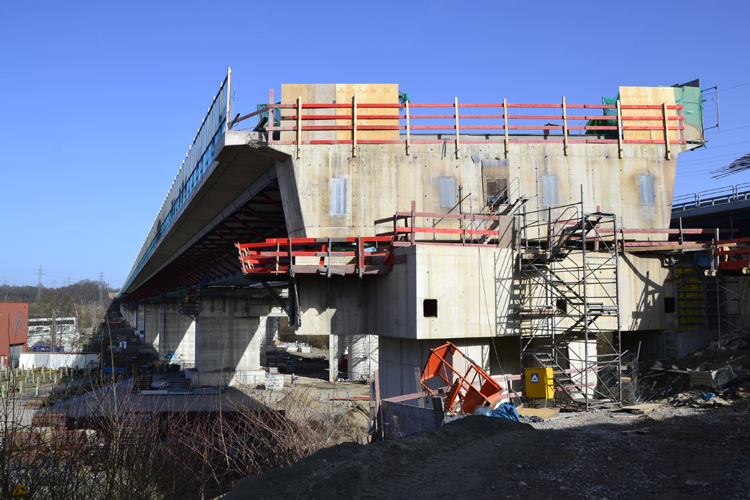

Die südliche Seite des Überbaus für die Richtungsfahrbahn Gießen, Frankfurt am Main und Aschaffenburg

A45 Autobahn Hagen Lennetalbrücke Verschub Hydraulikaggregate 65

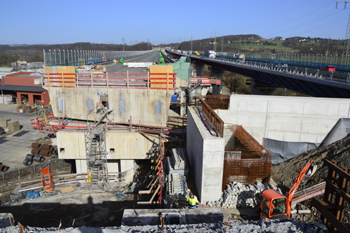

19,15 Meter sind zu verschieben

A45 Autobahn Hagen Lennetalbrücke Verschub Hydraulikaggregate 72

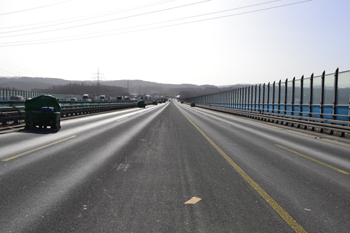

Links unter den Planen die Hydraulikaggregate

A45 Autobahn Großbrücke Lennetal Hagen Verschub Brückenneubau 84

Auf diese Teflonplatten kommt noch ein Spezialfett

A45 Autobahnbrücke Lennetal Hagen Verschub Hydraulikaggregate 87

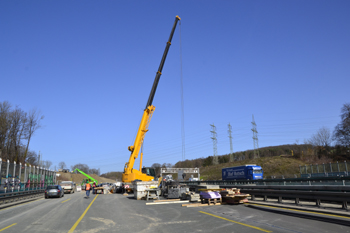

Andere Arbeiten gehen weiter

A45 Autobahn Hagen Lennetalbrücke Verschub Hydraulikaggregate 68

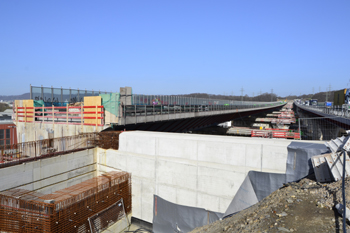

Am südlichen Widerlager

A45 Autobahn Großbrücke Lennetal Hagen Verschub Brückenneubau 85

Nördliches Widerlager

A45 Autobahn Großbrücke Lennetal Hagen Verschub Brückenneubau 86

Die Überbauten trennen bald nur noch wenige cm

A45 Autobahn Großbrücke Lennetal Hagen Verschub Brückenneubau 44

Die Pfeiler harren des Überbaus

A45 Autobahnbrücke Lennetal Hagen Verschub Hydraulikaggregate 95

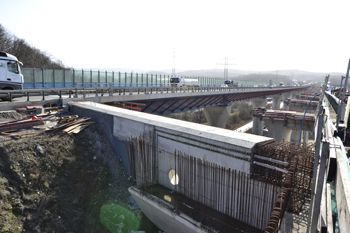

Die Rückseite des nördlichen Widerlagers

A45 Autobahn Großbrücke Lennetal Hagen Verschub Brückenneubau 96

Blick auf beide Teilbauwerke in Richtung Süden
